O3.DRP

4" einphasige ölgekühlte PSC Unterwassermotoren (1x220-230V / 50Hz)

Die asynchronen, 2 poligen, einphasigen, ölgekühlten Elektromotoren der O3 Serie, sind bewusst so entwickelt worden, um mit den gleich Maßeerten 4” NEMA Kupplungen Hydraulikteile, betrieben werden zu können. Diese Motoren werden mit wasserbeständigen materialien hergestellt und mit einer dielektrischen Flüssigkeit (von der FDA Food and Drug Administration zugelassen) gekühlt. Die O3 Motoren benötigen den CBO Schaltkasten, welche einen Kondensator und einen manuellen amperometrischen Rückstellungsschutz beinhaltet.

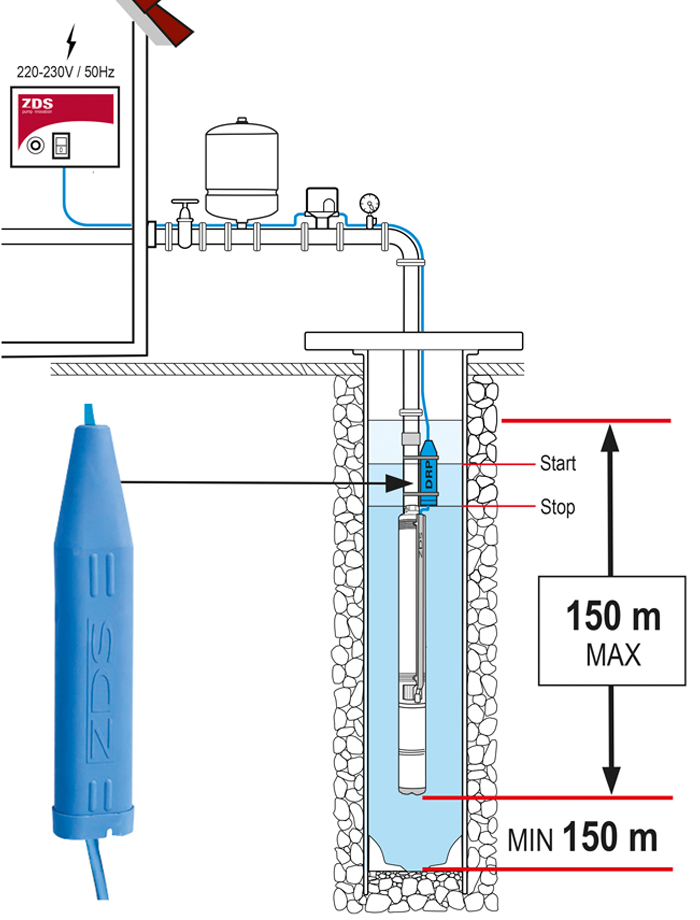

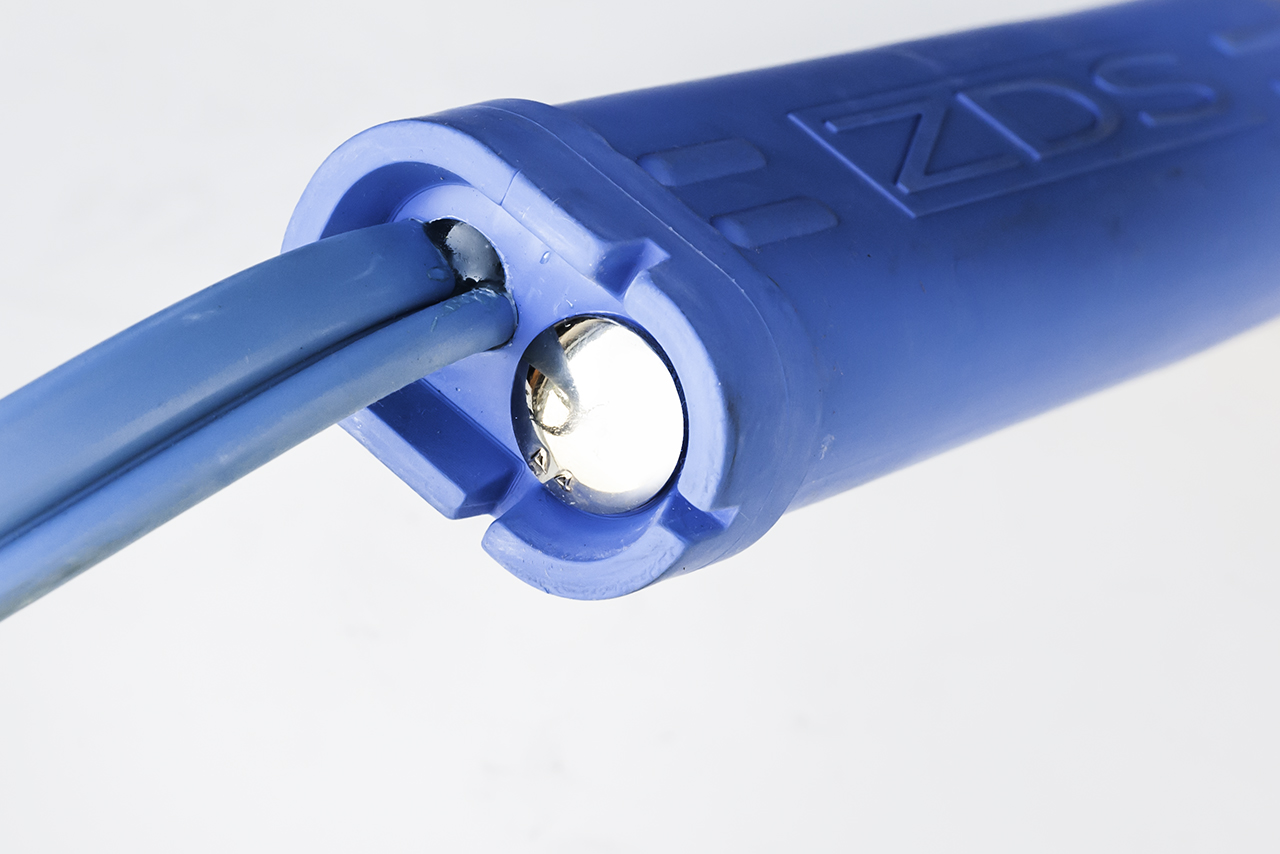

Versorgung Kabelstecker, abnehmbar für schnelle und einfache Wartung ist ausgestattet Mit dem DRP - Schutzgerät Das DRP ist ein elektronisches Gerät, das in das Anschlusskabel integriert ist und einen optimalen Schutz der Tauchmotorpumpe vor Trockenlauf und anderen möglichen Installationsfehlern oder Betriebsstörungen gewährleistet Das Wasser befindet sich unterhalb des Sensors. Der DRP (Beobachtung einer programmierten Zeit) startet den Motor neu, wenn das Wasser über seinem Sensor ansteigt.

ANWENDUNGEN
Die einphasigen O3 PSC Motoren garantieren einen optimalen Betrieb in 4” Brunnen oder größer. Sie sind einsetzbar in Anwendungen zur Wasserförderung, zur Verteilung und zur Druckerhöhung in privaten und industriellen Anlagen.

KONSTRUKTIONSEIGENSCHAFTEN
  • 2 poliger asynchroner PSC einphasiger ölgekühlter Motor.
  • Beschichteter wiederwickelbarer Stator und Welle in dielektrischer Flüssigkeit eingetaucht (FDA geprüft).
  • Die axial und radial überdimensionierten Kugellager, ermöglichen eine lange und autonome Funktionalität.
  • Eine spezielle Membran sorgt für den richtigen Druckausgleich im Inneren des Motors.
  • Sandschutz, um einen langen Betrieb, auch in Präsenz von einem hohen Sandanteil im Brunnen, zu garantieren.

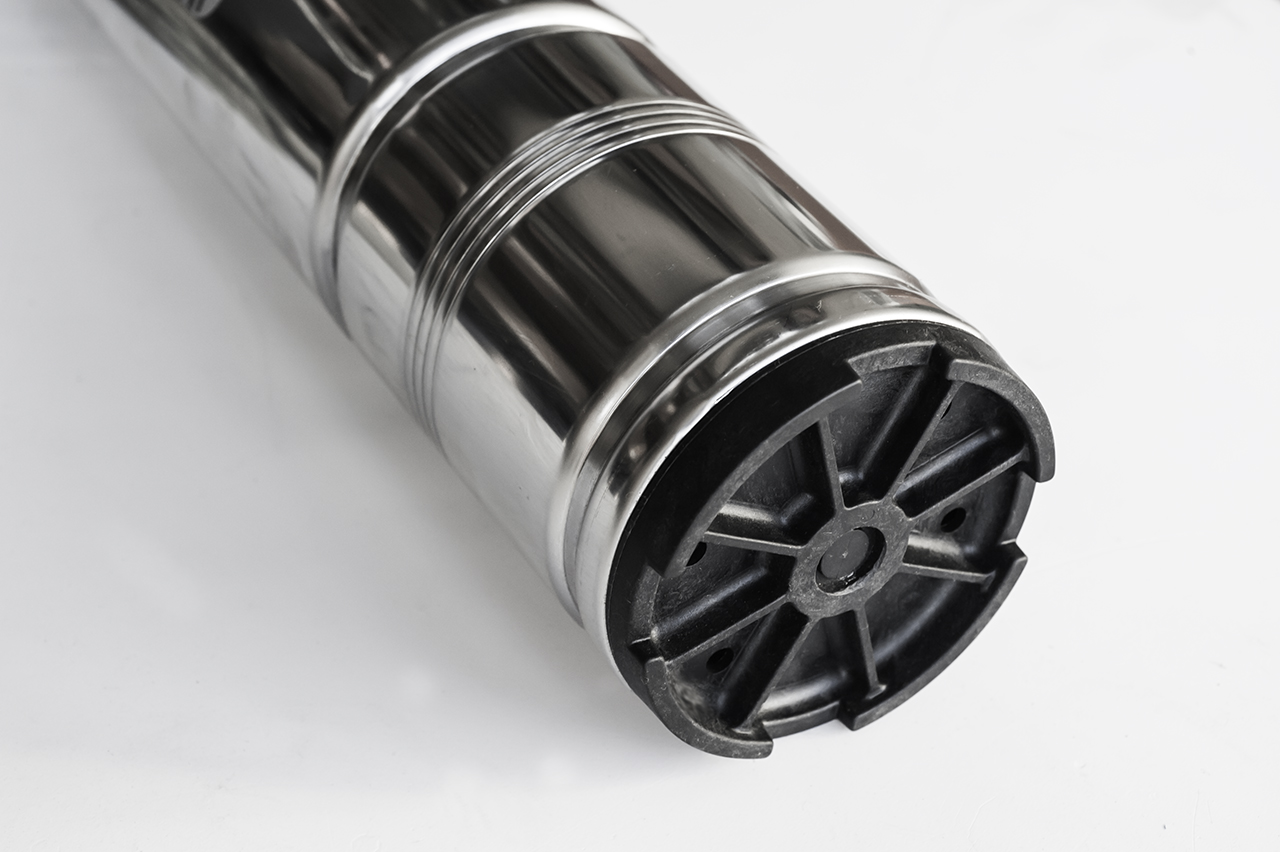

  • Abdeckung der Motorunterseite für Extra Schutz und Sicherheit.
  • Abnehmbarer Anschlussstecker, für eine einfachere Installation und Wartung.
  • Motorkabel gemäß den Trinkwasserverordnungen (ACS), in verschiedenen Längen erhältlich.
  • DRP-Schutzgerät integriert in das für alle Verbraucher verfügbare Anschlusskabel

Anfrage senden

  • kW: 0,37 - 2,2
  • Spannungsbereich: 1x220-230V / 50Hz
  • Flansch: 4" NEMA Standardabmessungen
  • Spannungstoleranz 50Hz ab Nennwert: +6% / -10% Un
  • Drehzahl: ccw, gegenüberstehendes Wellenende
  • Schutzart: IP 68
  • Isolierung: F
  • Bemessungs-Umgebungstemperatur: max 40° C
  • Kühlung: min 8 cm/sec
  • Erlaubter max. Sandgehalt als Schwebestoff im Wasser: 600 g/m3
  • Maximale Starts/h: 150, gleichmäßig verteilt
  • Montage: senkrecht / waagerecht
  • Maximale Eintauchtiefe: 150 m
  • Zulässiger pH-Bereich: 6,4 - 8,0
  • Schub: 1.500 N, 2.500 N, 4.500 N (nach Reichweite)
  • Schutzanforderungen: Für O3-Motoren ohne Steuerkasten CBO müssen ein Überlastschutz und ein Steuergerät für Motorstart und -lauf nach EN 60947-4-1 Auslösezeit <10 sec installiert werden. Bei 5xIn.
O3.DRP

Automatische Schutzvorrichtungen

Trockenlaufschutz

Trockenlaufschutz

Das DRP schützt den O3.DRP-Motor komplett ohne Mangel an Wasser im Brunnen, ohne die Hilfe anderer Geräte (Sonden, Kabel, Sensoren, Bedienfelder etc.). Bei Trockenlauf stoppt der DRP die Pumpe automatisch. Wenn der Wasserstand im Brunnen wiederhergestellt wird, startet der DRP den Motor nach einer programmierten Zykluszeit neu.

Schutz vor zu häufigem Start & Stopp

Schutz vor zu häufigem Start & Stopp

Der DRP schützt den O3.DRP-Motor vor Leckagen im Rohrleitungssystem (auch wenn der Drucktank erschöpft ist oder die Membran defekt ist oder ein defekter Druckschalter vorhanden ist) und zu häufiges Starten und Anhalten (z Zu klein für das System). In solchen Fällen, um potenzielle Schäden zu vermeiden, macht die DRP die Pumpe in den Stand-by-Modus.

Schutz vor Niederspannung

Schutz vor Niederspannung

Der DRP schützt den O3.DRP-Motor gegen Niederspannung. Eine Unterspannung kann beispielsweise auftreten, wenn der Abschnitt des Stromkabels unter Berücksichtigung der Motorleistung und des Abstands zwischen dem Stecker und der Pumpe selbst nicht ausreichend ist; Oder wenn ein Generator für die Pumpe fehlerhaft oder unterdimensioniert ist.

Informationen für den fachgerechten Einbau

  • Vor der Installation ist es notwendig, die technischen Anforderungen des jeweiligen Hydraulikteils (Schubkraft, Leistung) zu überprüfen, um den richtigen Motor auszuwählen.
  • Bei Verwendung eines Generators mit Verbrennungsmotor ist es notwendig, dass die Leistung des Generators in kW (Dauerleistung) das Dreifache der Nennleistung in kW der Tauchmotorpumpe beträgt.
  • Wir empfehlen den Einsatz von einem Kühlmantel bei Installationen größer als 10 cm, um dem Motor eine geeignete Motorkühlungsgeschwindigkeit zu geben.
  • Der max. erlaubte Sandgehalt im gepumpten Fördermedium liegt bei 120 g/m³.
  • Der DRP darf nicht mit einem Frequenzumrichter betrieben werden.
  • DRP arbeitet nicht mit demineralisiertem Wasser (wie Regenwasser).
  • DRP darf nicht als Schwimmer verwendet werden.
  • Der DRP muss in das gleiche Wasser wie die Pumpe eingetaucht werden, um die Kontinuität zwischen dem DRP und dem Pumpengehäuse sicherzustellen.
  • Um die elektronischen Schutzvorrichtungen zurückzusetzen, trennen Sie die Pumpleistung, warten Sie 10 Sekunden und stecken Sie sie wieder ein.
